Εισαγωγή

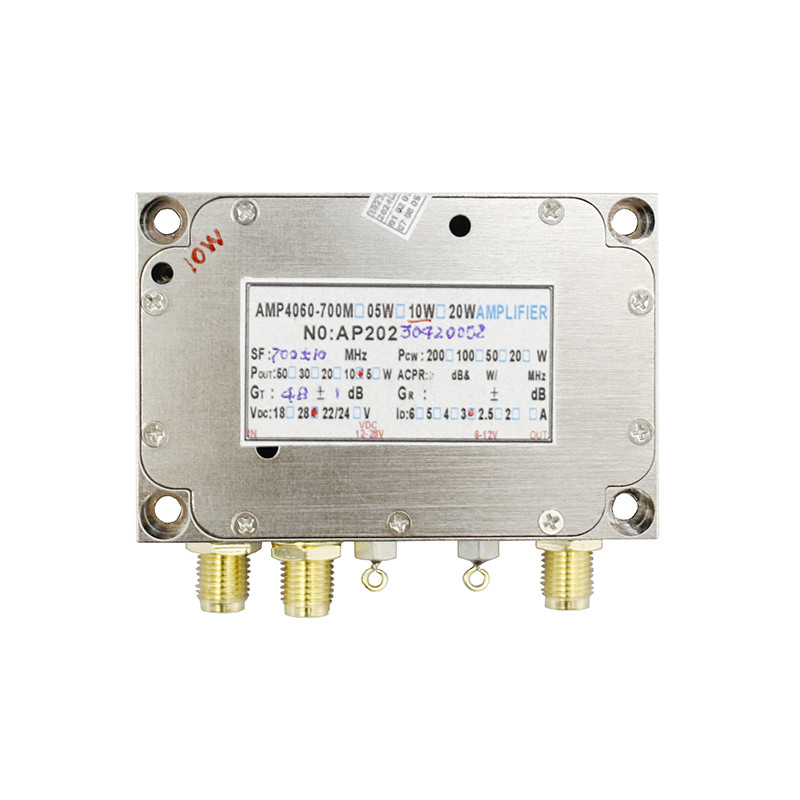

Ο AMP4060-700M είναι ένας ενισχυτής ισχύος COFDM ειδικά σχεδιασμένος για μετάδοση βίντεο UAV, διαθέτει μικρό μέγεθος και ελαφρύ βάρος και υποστηρίζει ζώνη συχνοτήτων 690-710MHz ή προσαρμογή.
Χαρακτηριστικά
■ Υψηλή γραμμικότητα και υψηλή αξιοπιστία
■ Αντι-ανοιχτό κύκλωμα, αντι-συντομό κύκλωμα και αντι-συστημική αυτοεγείρεση
■ Συχνότητα 690-710MHz ή προσαρμογή
■ Σκληρό περίβλημα από κράμα αλουμινίου
■ Μικρό μέγεθος και ελαφρύ βάρος

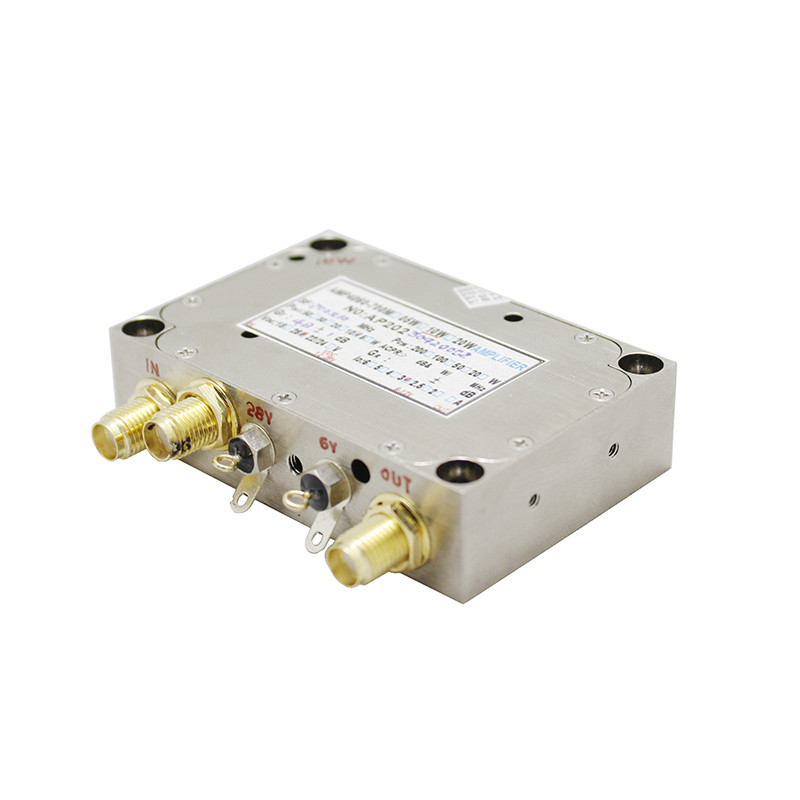

Περιγραφή πίνακα
1 Τρύπες τοποθέτησης x4
2 εισόδου ραδιοσυχνοτήτων SMA F
3 Αποθηκευμένο (χωρίς λειτουργία)
Δυναμική είσοδος 4 PA 28VDC (24-35VDC)
Δύναμη 5 PA GND
PS: Εάν δεν υπάρχει ισχύς 6-12V και υπάρχει μόνο κύρια ισχύ 28V, το τερματικό 6-12V για έλεγχο μπορεί επίσης να συνδεθεί απευθείας παράλληλα με το τερματικό 28V,αλλά η απόδοση της παροχής ενέργειας μειώνεται ελαφρώς, επειδή το τερματικό 6-12V συνδέεται εσωτερικά με το τσιπ αναλογικής τροφοδοσίας 5V χαμηλής πτώσης.
7 Δύναμη ελέγχου GND
8 Έξοδος ραδιοσυχνοτήτων
Προδιαγραφές
| Πεδίο συχνότητας | 690~710MHz (ή προσαρμογή) |
| Κέρδος | ≥ 48dB±1dB (συνήθως 40~56dB ρυθμιζόμενο) |
| Έλεγχος εξασθένισης | ≥15dB |
| ΣΕΠ | ≥ 35 ∆36 dB (DVB-T 2, λειτουργία 8K, 40 dBm, απόκλιση από την κεντρική συχνότητα των 4,3 MHz) |
| ΑΚΕΡ | ≤-35 ∆B@Pout=40 dBm / ≤-25 ∆B@41 dBm@700±1 MHz (εκτός ζώνης ±4,3 MHz) |
| Εσωτερική επίπεδης ζώνη | ≤ ±0,25dB (Τυπική τιμή ±0,125dB) |
| Διασύνδεση εισόδου/εξόδου | SMA F |
| Αντίσταση εισόδου/εξόδου | 50Ω |
| Μέγιστη ισχύς εισόδου | -5 dBm |
| Αντιστοίχιση αρμονικών | ≤-30dBc (δεύτερη αρμονική σε 1390~1410MHz) |
| Εισαγωγή VSWR | ≤2 (50Ω φορτίο) |
| Έκδοση VSWR | ≤1,5 (50Ω φορτίο) |
| Σχετική καθυστέρηση ομάδας | ≤20ns |
| Εργασιακή τάση |
ΠΑ: 28V (24 ̇35V) · Ελέγχος: 6V (6~12V) · |
| ρεύμα λειτουργίας |
ΠΑ: 28V/2.0-2.5A @40dBm Ελέγχος: 8-12V/0,15A |
| Προστασία από θερμοκρασία |
Κλείσιμο όταν φθάσει τους 105 °C· Ενεργοποιείται όταν πέσει στους 100 °C. |
| Μέγεθος | 40 × 60 × 15 χιλιοστά |
| Βάρος | 72 γραμμάρια |
