Μεγάλο εύρος Μίνι UAV Βίντεο σύνδεση δεδομένων FHSS MANET AES256
Εισαγωγή
Ο MANET9403 είναι ένας ανθεκτικός μικρός δέκτης μεταφοράς MANET (Mobile Ad Hoc Network) ειδικά σχεδιασμένος για τη μετάδοση δεδομένων βίντεο UAV.υποστηρίζει το FHSS (Frequency Hopping) και το IFS (Intelligent Frequency Selection)Παρέχει πλήρη ισχύ 4 watts. Είναι ιδανικό για μια ποικιλία από τακτικές εφαρμογές όπως η Δημόσια Ασφάλεια, η Ένοπλη Αστυνομία, ο Πυροσβεστικός και ο Στρατός.Η δυνατότητα πολλαπλών αναπηριών του μπορεί να αυξήσει σε μεγάλο βαθμό την απόσταση μετάδοσηςΗ ταχύτητα δεδομένων έως και 56Mbps του επιτρέπει να μεταδίδει εύκολα ταυτόχρονα βίντεο, δεδομένα και ήχο.Η κρυπτογράφηση AES256 εξασφαλίζει την ασφάλεια της μετάδοσης δεδομένων.
Χαρακτηριστικά
■ Υποστηρίζει το Mobile Ad Hoc Network (MANET)
■ Συχνότητα 1300-1500MHz (70MHz-6GHz προσαρμόσιμη)
■ Υποστηρίζει το FHSS και το IFS (έξυπνη επιλογή συχνότητας)
■ Ψηφογράφηση AES128/AES256 προαιρετικά
■ 2x2W ισχύς
■ 48/56/112Mbps ταχύτητα δεδομένων προαιρετικά
■ 2/4/8/32/64/128/256 κόμβοι προαιρετικά
■ Υποστηρίζει το GPS/BD/GLONASS (GNSS)
■ Πλήρης διαφάνεια στη μετάδοση δεδομένων IP
■ Υποστήριξη διαχείρισης ιστοσελίδων
■ Η API είναι διαθέσιμη για περαιτέρω ανάπτυξη
Προδιαγραφές
| Ραδιοσυχνοποιητικές παραμέτρους |
| Προεπιλεγμένες συχνότητες |
1300-1500MHz (προσαρμόσιμα 70MHz-6GHz) |
| Διάταξη ζώνης καναλιού |
2.5M/5M/10M/20MHz (40MHz προαιρετικά) |
| Φόρμα κύματος RF |
ΤDD-COFDM (2T2R) |
| Δύναμη εξόδου |
2x2W, ρυθμιζόμενο σε βήμα 1dBm |
| Να Έχετε Ευαισθησία |
- 100 dBm@2,5MHz |
| Τύπος διαμόρφωσης |
BPSK/QPSK/16QAM/64QAM (προσαρμοστικό) |
| Επενδύσεις |
Προαιρετικό (> 1000 hop/s) |
| ΔΕΠ |
Προαιρετικό |
| Παράμετροι δικτύου |
| Μέγεθος δικτύου |
2/4/8/32/64/128/256 κόμβοι προαιρετικά |
| Δυνατότητα πολλαπλών άλμπων |
15 hops (σύντομο μήνυμα), 10 hops (φωνή), 8 hops (βίντεο) |
| Πεδίο |
70-120 χλμ. (Αεροπορικά αεροπορικά διαστήματα)
30-50 χλμ (LOS εδάφους-εδάφους)
|
| Ποσοστό δεδομένων |
48Mbps@20MHz·
56Mbps@20MHz·
112Mbps@40MHz
|
| Αναβολή |
7ms@2,5MHz/hop |
| Ταχύτητα κίνησης |
> 1000km/h |
| Ώρα έναρξης |
27s |
| Τοποθέτηση |
GPS/BD/GLONASS (GNSS) |
| Χρόνος πρόσβασης στο δίκτυο |
< 1s |
| Διεύρυνση δικτύου |
WIFI AP |
| Ηλεκτρικές παραμέτρους |
| Εργασιακή τάση |
12-36V συνεχές ρεύμα |
| Κατανάλωση ενέργειας |
≤ 25W |
| Φυσικό/Περιβάλλον |
| Βάρος |
300g / 330g |
| Μέγεθος |
104*76*38 χιλιοστά |
| Εργαζόμενος προσωρινός. |
-40°C~70°C |
| Διασύνδεση |
| Διασύνδεση LAN |
*1 |
| Σειριακή διεπαφή |
RS232*1 (ή TTL) |

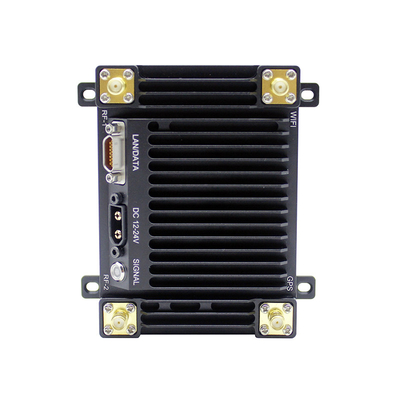

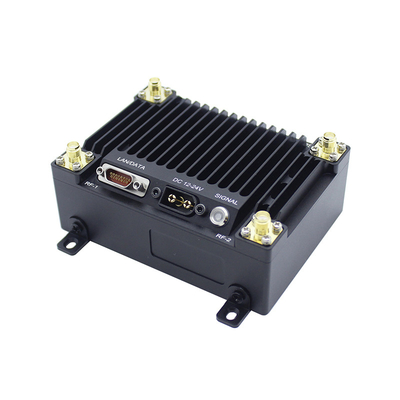

Περιγραφή διεπαφής
1 Διασύνδεση κεραίας MESH-2, SMA F
2 Διασύνδεση κεραίας WIFI/LoRa, SMA F
3 HDMI διεπαφή εισόδου, Mini HDMI
4 Διασύνδεση κεραίας GPS, SMA F
5 Διασύνδεση κεραίας MESH-1, SMA F
6 Τρύπα τοποθέτησης x4
7 Διασύνδεση LAN/TTL (σύνδεσμος J30J-15TJ, PIN 1, 2, 3 και 4 για LAN, PIN 5, 6 και 7 για TTL GND, TX και RX)
8 Διασύνδεση εισόδου ισχύος (XT60)
9 Δείκτης σήματος
| ΣΕΠ |
Ποιότητα σύνδεσης |
Χρώμα Τοπολογίας |
| ΣΔΣ ≥ 17 |
Εξαιρετικό. |
Βαθύ πράσινο |
| 12 ≤ SNR < 17 |
Ωραίο. |
Ελαφρύ πράσινο |
| 7 ≤ SNR < 12 |
Ωραία. |
Κίτρινο |
| 2 ≤ SNR < 7 |
Μεσαία |
Πορτοκαλί |
| -10 < SNR < 2 |
Κακό. |
Κόκκινο |
| ΣΔΣ = -10 |
Αποσυνδεδεμένο. |
Α/Χ |
