LKAV-3624 και 3203 Βίντεο σύνδεσμος δεδομένων CAN Ελέγχου Διοικητικός ήχος DC 10-30V
Εισαγωγή
Το LKAV-3624 & 3203 είναι ένα ισχυρό σύστημα μετάδοσης βίντεο 8 καναλιών ειδικά σχεδιασμένο για μη επανδρωμένες εφαρμογές Excavator, Backhoe Loader, Wheel Loader και UGV.Διαθέτει είσοδο βίντεο 8 καναλιών (1080p AHD), CAN για έλεγχο, ενσωμάτωση ήχου, ισχύς 2x2W RF και εμβέλεια μετάδοσης έως 2km NLOS (5-10km LOS).
Χαρακτηριστικά
■ 580±20MHz ρυθμιζόμενη συχνότητα
■ Ταχύτητα δεδομένων έως 82Mbps
■ 2x2W ισχύς ραδιοκυμάτων
■ Περιοχή έως 2 χλμ NLOS (5-10 χλμ LOS)
■ Η ενσωματωμένη συσκευή DVR υποστηρίζει τον έλεγχο εφαρμογών και την αλλαγή λειτουργίας
■ Υποστηρίζει αμφίδρομο ήχο
■ Υποστηρίζει τον έλεγχο CAN
■ Υποστηρίζει είσοδο ισχύος DC 10-30V
■ Με έξοδο HDMI στο RX
■ Υποστηρίζει κρυπτογράφηση AES
■ Υποστηρίζει το GPS
■ Σκληρό αεροπορικό περίβλημα από κράμα αλουμινίου
Προδιαγραφή TX
| Συχνότητα εργασίας |
562-612MHz |
| Μοντάρωση |
Επικαιροποιημένα συστήματα ελέγχου |
| Δύναμη εξόδου ραδιοκυμάτων |
36dBm (2x2W) |
| Ραδιοσυχνοποιητικό εύρος ζώνης |
2M/5M/10M/20MHz/40MHz |
| Ψηφιακή ευαισθησία |
96dBm@5MHz BPSK |
| Ποσοστό δεδομένων |
Μέχρι 82Mbps |
| Διασύνδεση εισόδου βίντεο |
8x 4-Pin GX12 αεροπορική σύνδεση |
| Διασύνδεση LAN |
3x RJ45 |
| Φόρμα βίντεο |
1080p/1080i/720p/720i |
| Κωδικοποίηση βίντεο |
H.264/H.265 |
| Διασύνδεση ραδιοφωνίας |
N F x2 |
| Διασύνδεση GPS |
SMA F x1 |
| Διασύνδεση μικροφώνου |
Σύνδεσμος αεροπορικής χρήσης GX12 3 πινών |
| Διασύνδεση ομιλητή |
Σύνδεσμος αεροπορικής χρήσης GX12 3 πινών |
| Διασύνδεση CAN |
Δυο-πιν GX12 αεροπορικός σύνδεσμος |
| Κρυπτογράφηση |
ΑΕΣ |
| Εργασιακή τάση |
Συνεχή 24V (10-30V) |
| Διασύνδεση ισχύος |
Σύνδεσμος αεροπορικής χρήσης 3 πινών |
| Μέγεθος |
356x200x62mm (χωρίς κεραία) |
| Βάρος |
3.45kg (χωρίς κεραία) |
| Εργαζόμενος προσωρινός. |
-20°C~70°C |
| Κατανάλωση ενέργειας |
ΤΜΑ |
Προδιαγραφή RX
| Συχνότητα εργασίας |
562-612MHz |
| Μοντάρωση |
Επικαιροποιημένα συστήματα ελέγχου |
| Δύναμη εξόδου ραδιοκυμάτων |
36dBm (2x2W) |
| Ραδιοσυχνοποιητικό εύρος ζώνης |
2M/5M/10M/20MHz/40MHz |
| Ψηφιακή ευαισθησία |
96dBm@5MHz BPSK |
| Ποσοστό δεδομένων |
Μέχρι 82Mbps |
| Διασύνδεση εξόδου βίντεο |
1x HDMI |
| Διασύνδεση LAN |
1x RJ45 |
| Φόρμα βίντεο |
1080p/1080i/720p/720i |
| Αποκωδικοποίηση βίντεο |
H.264/H.265 |
| Διασύνδεση ραδιοφωνίας |
N F x2 |
| Διασύνδεση GPS |
SMA F x1 |
| Διασύνδεση μικροφώνου PTT |
2x 3,5 mm ακουστική θήκη |
| Διασύνδεση CAN |
Δυο-πιν GX12 αεροπορικός σύνδεσμος |
| Κρυπτογράφηση |
ΑΕΣ |
| Εργασιακή τάση |
Συνεχή 24V (10-30V) |
| Διασύνδεση ισχύος |
Σύνδεσμος αεροπορικής χρήσης 3 πινών |
| Μέγεθος |
483x300x45mm (χωρίς κεραία) |
| Βάρος |
3.45kg (χωρίς κεραία) |
| Εργαζόμενος προσωρινός. |
-20°C~70°C |
| Κατανάλωση ενέργειας |
ΤΜΑ |
Πίνακα TX
1 Διασύνδεση μικροφώνου
2 Διασύνδεση ομιλητή
3 Διασύνδεση CAN
4 Δείκτης σήματος ̇ συνήθως κόκκινο/πράσινο με γρήγορο αναβοσβήνωμα
| Κατάσταση του δείκτη |
Δυνατότητα σήματος |
| Ακόμα πράσινο. |
Η σύνδεση είναι σταθερή. |
| Κόκκινο/πράσινο αναβοσβήνει διαλείμματα |
Ο σύνδεσμος θα σπάσει. |
| Κόκκινο ακόμα. |
Δεν μπορεί να δημιουργηθεί σύνδεση |
| Κόκκινες λάμψεις |
Η σύνδεση δεν είναι σταθερή. |
| ΣΕΠ |
Χρώμα δείκτη |
Συχνότητα αναβοσβήνειας |
Χρώμα Τοπολογίας |
Αξία τοπολογίας |
| 0 |
Κόκκινο |
Α/Χ |
Πράσινο |
0 |
| 1-12 |
Κόκκινες λάμψεις |
350 ms |
Πράσινο |
1-12 |
| 13-25 |
Κόκκινο/πράσινο φλας |
350 ms |
Πράσινο |
13-25 |
| 26-35 |
Πράσινες λάμψεις |
350 ms |
Πράσινο |
26-35 |
| 36-70 |
Ακόμα πράσινο. |
Α/Χ |
Πράσινο |
36-70 |
| > 70 |
Κόκκινες λάμψεις |
120 ms |
Πράσινο |
> 70 |
5 Κουμπί ενεργοποίησης Πίεση για να ενεργοποιηθεί/να απενεργοποιηθεί
6 Διασύνδεση LAN1 RJ45.

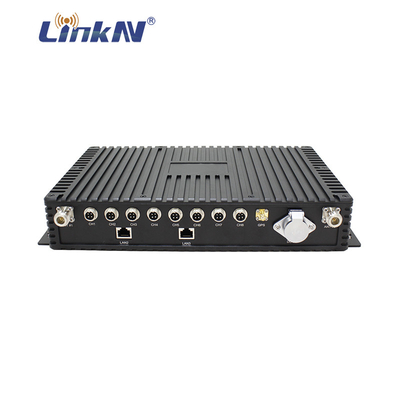

Πίσω Πίνακα TX
1 Διασύνδεση κεραίας MESH N F.
2 CH1 Εισόδου βίντεο 4 πιν GX12, με ισχύ εξόδου 12V συνεχούς ρεύματος.
3 CH2 Εισόδου βίντεο 4 pinGX12, με ισχύ εξόδου DC 12V.
4 CH3 Εισόδου βίντεο 4 pinGX12, με ισχύ εξόδου DC 12V.
5 CH4 Εισόδου βίντεο 4 pinGX12, με έξοδο ισχύος DC 12V.
6 CH5 Εισόδου βίντεο 4 pinGX12, με ισχύ εξόδου DC 12V.
7 CH6 Εισόδου βίντεο 4 pinGX12, με έξοδο ισχύος DC 12V.
8 CH7 Εισόδου βίντεο 4 pinGX12, με ισχύ εξόδου DC 12V.
9 CH8 Εισόδου βίντεο 4 pinGX12, με ισχύ εξόδου DC 12V.
10 Διασύνδεση κεραίας GPS ∙ SMA F.
11 Διασύνδεση εισόδου ισχύος ∙ συνδετήρας αεροπορίας 3 πινών, DC 10-30V.
12 Διασύνδεση κεραίας MESH N F.
13 ΛΑΝ2 θύρα ̇ RJ45.
14 ΛΑΝ3 θύρα RJ45.
Προσωρινό πίνακα RX
1 Κουμπί ενεργοποίησης Πίεση για να ενεργοποιηθεί/αποσβηθεί.
2 Δείκτης σήματος
| Κατάσταση του δείκτη |
Δυνατότητα σήματος |
| Ακόμα πράσινο. |
Η σύνδεση είναι σταθερή. |
| Κόκκινο/πράσινο αναβοσβήνει διαλείμματα |
Ο σύνδεσμος θα σπάσει. |
| Κόκκινο ακόμα. |
Δεν μπορεί να δημιουργηθεί σύνδεση |
| Κόκκινες λάμψεις |
Η σύνδεση δεν είναι σταθερή. |
| ΣΕΠ |
Χρώμα δείκτη |
Συχνότητα αναβοσβήνειας |
Χρώμα Τοπολογίας |
Αξία τοπολογίας |
| 0 |
Κόκκινο |
Α/Χ |
Πράσινο |
0 |
| 1-12 |
Κόκκινες λάμψεις |
350 ms |
Πράσινο |
1-12 |
| 13-25 |
Κόκκινο/πράσινο φλας |
350 ms |
Πράσινο |
13-25 |
| 26-35 |
Πράσινες λάμψεις |
350 ms |
Πράσινο |
26-35 |
| 36-70 |
Ακόμα πράσινο. |
Α/Χ |
Πράσινο |
36-70 |
| > 70 |
Κόκκινες λάμψεις |
120 ms |
Πράσινο |
> 70 |
3 κουμπί λειτουργίας ️ Πατήστε για να αλλάξετε μεταξύ λειτουργιών πλήρους οθόνης, τετραδιαμερισμένης οθόνης, οκτώδιαμερισμένης οθόνης και εννέαδιαμερισμένης οθόνης.
4 Κουμπί διακόπτη ️ Πατήστε για να επιλέξετε CAM01, CAM02, CAM03...CAM08.
5 CAN Interface 2 Pin αεροπορική σύνδεση.
6 Διασύνδεσμος διασύνδεσης (Intercom Interface) για το κεφαλικό μικρόφωνο K.
Πίσω πίνακα RX
1 Διασύνδεση κεραίας MESH N F.
2 Διασύνδεση κεραίας GPS ∙ SMA F.
3 Διασύνδεση εξόδου HDMI.
4 Λεωφόρος LAN RJ45.
5 Θέση εισόδου ∙ 3 κόμβοι αεροπορικής σύνδεσης, DC 10-30V.
