LKAV1615 1,5 χλμ. EOG UGV FHD Βίντεο & Δεδομένα COFDM Βίντεο μεταδότης

1,5km UGV Video Transmitter FHD Video & Data COFDM H.264 AES256 Encryption

Εισαγωγή

Ο LKAV-1615 είναι ένας ισχυρός ασύρματος πομπός COFDM ειδικά σχεδιασμένος για εφαρμογές UGV/Robots. Ενσωματώνει πολυπλεξία βίντεο, αποστολή βίντεο και αποστολή/λήψη ροής δεδομένων. Υποστηρίζει διάφορες λειτουργίες βίντεο, κωδικοποίηση H.264, προσαρμοστικές διάφορες λειτουργίες, ανάλυση έως 1080P, φωτεινά χρώματα, χαμηλή καθυστέρηση και ομαλό βίντεο. Η ενσωματωμένη μονάδα δεδομένων μπορεί να λάβει δεδομένα που αποστέλλονται από τον σταθμό ελέγχου, να τα επεξεργαστεί και να τα εκτελέσει. Υποστηρίζει επίσης ορισμένες περιφερειακές συσκευές ανίχνευσης όπως αισθητήρες αερίων, ανιχνευτές κ.λπ. Τα δεδομένα που ανιχνεύονται μεταδίδονται πίσω στο σταθμό ελέγχου και εμφανίζονται σε πραγματικό χρόνο, κάτι που είναι βολικό για τους διοικητές να κάνουν έγκαιρες κρίσεις.

Χαρακτηριστικά

■Συχνότητα ροής βίντεο 200-800 MHz

■Συχνότητα ροής δεδομένων 410-500MHz

■Ισχύς εξόδου 2W (Βίντεο)

■Η εμβέλεια καλύπτει 1-3km LOS

■Ρυθμιζόμενο εύρος ζώνης 2-8 MHz

■Προηγμένες τεχνολογίες συμπίεσης βίντεο COFDM και H.264

■RS232/485/TTL για επιλογή

■Υψηλή ποιότητα βίντεο και υποστηρίζει πολλαπλές μορφές βίντεο

■Ανθεκτικό περίβλημα από κράμα αλουμινίου

Προσδιορισμός

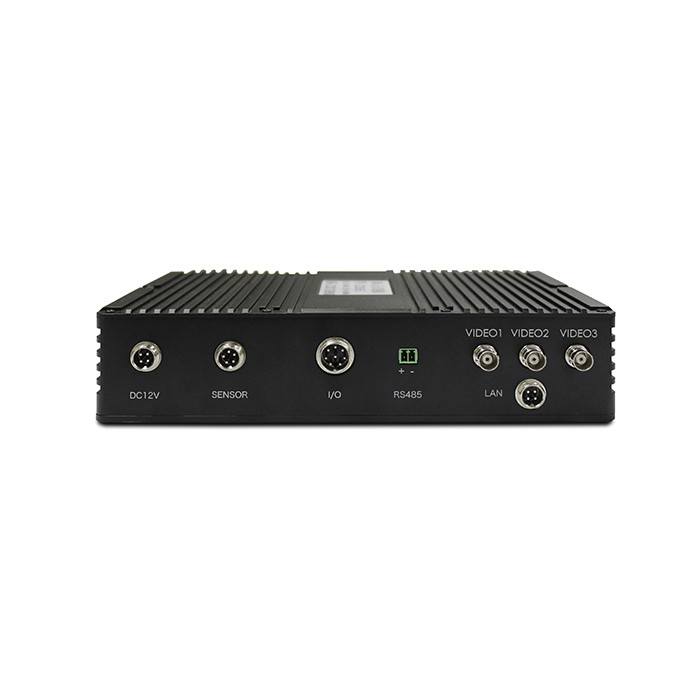

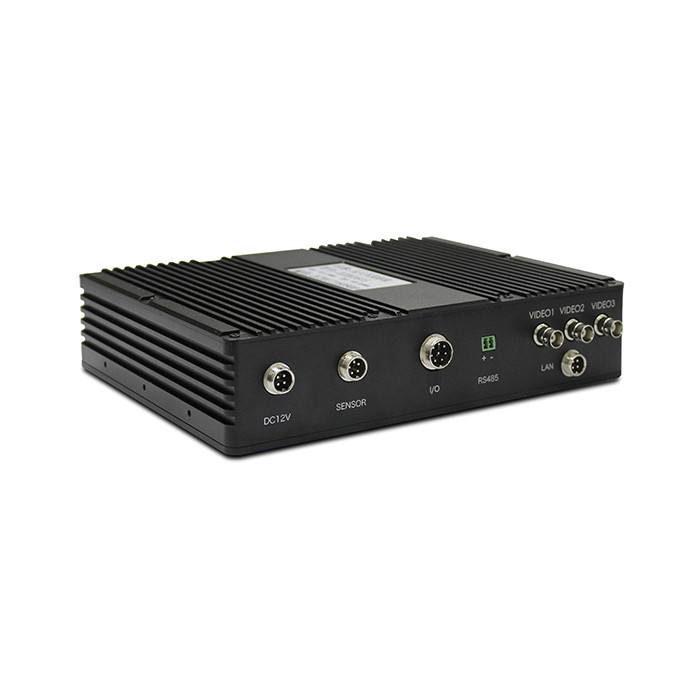

Περιγραφή πίνακα

1. Θύρα εισόδου ισχύος & δεδομένων - DC 12V/5A, RS232

2. Θύρα αισθητήρα - Διεπαφή δεδομένων αισθητήρα αερίου (RS232)

3. Θύρα MIC – Είσοδος ήχου

4. Θύρα VIDEO1 – Διεπαφή BNC, Είσοδος βίντεο 1 (Ορατό φως)

5. Θύρα VIDEO2 – Διεπαφή BNC, Είσοδος βίντεο 2 (Υπέρυθρες)

6. Θύρα VIDEO3 – Διεπαφή BNC, Είσοδος βίντεο 3 (Fisheye)

7. Διεπαφή κεραίας RF-D – N θηλυκό, αποστολή/λήψη δεδομένων

8. Διασύνδεση USB – Συνδέστε με το πλαίσιο ελέγχου για να προσαρμόσετε τις παραμέτρους

9. Ένδειξη ροής βίντεο – ανάβει κόκκινο κατά την ενεργοποίηση και αναβοσβήνει με πράσινο φως κατά την κανονική εργασία, όσο ισχυρότερο είναι το σήμα, τόσο πιο γρήγορο είναι το φλας.

10. Διεπαφή κεραίας RF-V – N θηλυκό, αποστολή βίντεο

Πρωτόκολλο Επικοινωνίας

Πρωτόκολλο επικοινωνίας πίνακα οδηγού UGV

Όταν χρησιμοποιείτε δίαυλο RS232 για σύνδεση στη συσκευή, ακολουθείται η ακόλουθη μορφή πρωτοκόλλου:

Ρυθμός Baud: 19200;

Διαμόρφωση: 1 bit stop, 8 bit δεδομένων, χωρίς έλεγχο ισοτιμίας.

Κύκλος αποστολής: 100ms, αποστολή δεδομένων τακτικά.

Σημείωση: Τα δεδομένα αποστέλλονται από τον πίνακα ελέγχου του UGV.

Η μορφή έχει ως εξής:

Ο αναλυτικός ορισμός έχει ως εξής:

■Κεφαλίδα πλαισίου: 1 byte, σταθερό σε 0x7e.

■Πηγή: 1 byte, σταθερό σε 0x02.

■Προορισμός: 1 byte, σταθερό σε 0x03.

■Χτύπος καρδιάς: 1 byte. Η τιμή του καρδιακού παλμού αυξάνεται κατά 1 πριν από την αποστολή δεδομένων, η οποία χρησιμοποιείται ως η κρίση των νέων δεδομένων. Εάν ο καρδιακός παλμός του άκρου λήψης δεν αλλάξει, τα δεδομένα δεν ενημερώνονται. Η μέγιστη τιμή είναι 249 και μηδενίζεται αφού επιτευχθεί η μέγιστη τιμή.

■Δεδομένα CMD1: 1 byte.

Bit0: Μύτη διακόπτη ελέγχου διαδρομής οχήματος. Όταν η τιμή είναι 1, το χειριστήριο διαδρομής του οχήματος είναι ενεργοποιημένο. όταν είναι 0, το χειριστήριο οδήγησης του οχήματος είναι απενεργοποιημένο.

Bit1: Μύτη διακόπτη προβολέων. Όταν είναι 1, ο προβολέας είναι αναμμένος. όταν είναι 0, ο προβολέας είναι σβηστός.

Bit2: Μύτη διακόπτη διακοπής έκτακτης ανάγκης. Η διακοπή έκτακτης ανάγκης ενεργοποιείται όταν είναι 1 και λειτουργεί κανονικά όταν είναι 0.

Bit3: Μύτη διακόπτη βαλβίδας εισαγωγής νερού, όταν είναι 1, η βαλβίδα είναι ανοιχτή, όταν είναι 0, η βαλβίδα είναι κλειστή.

Bit4: bit υψηλής και χαμηλής ταχύτητας, υψηλή ταχύτητα όταν είναι 1 και χαμηλή ταχύτητα όταν είναι 0

Bit5: Bit συναγερμού. Όταν αυτό το bit είναι 1, εκδίδεται ο συναγερμός. Όταν είναι 0, το ξυπνητήρι ακυρώνεται.

Bit6: Αυτό το bit είναι 0.

Bit7: Αυτό το bit είναι 0.

■Δεδομένα CMD2: 1 byte.

Bit0: η λειτουργία εικόνας, η φωτογραφία τέσσερα σε ένα και η μεμονωμένη εικόνα εναλλάσσονται μεταξύ τους. Όταν αυτό το bit είναι 1, σημαίνει ότι πρέπει να αλλάξει η λειτουργία βίντεο και όταν είναι 0, σημαίνει ότι δεν είναι έγκυρο.

Bit1: Σημαίνει αλλαγή οθόνης. Όταν αυτό το bit είναι 1, σημαίνει ότι αλλάζετε την επόμενη οθόνη βίντεο. Όταν είναι 0, σημαίνει ότι δεν είναι έγκυρο.

Bit2: Bit ελέγχου OSD. Όταν αυτό το bit είναι 1, το OSD είναι ενεργοποιημένο και όταν είναι 0, το OSD είναι απενεργοποιημένο.

Bit3: Ξεκινήστε την εγγραφή βίντεο. Όταν αυτό το bit είναι 1, σημαίνει ότι ξεκινά η εγγραφή βίντεο, όταν είναι 0, σημαίνει ότι διακόπτεται η εγγραφή.

Bit4: Λειτουργία ψεκασμού. Όταν αυτό το bit είναι 1, η λειτουργία ψεκασμού είναι ενεργοποιημένη και όταν είναι 0, η λειτουργία ψεκασμού απενεργοποιείται.

Bit5: Αυτόματη λειτουργία εύρεσης πυρκαγιάς. Όταν αυτό το bit είναι 1, σημαίνει ότι η λειτουργία αυτόματης εύρεσης πυρκαγιάς είναι ενεργοποιημένη και όταν είναι 0, σημαίνει ότι είναι απενεργοποιημένη.

Bit6: Αυτό το bit είναι 0.

Bit7: Αυτό το bit είναι 0.

■Δεδομένα CMD3: 1 byte.

Bit0-Bit7: 0.

■Οδήγηση 1 δεδομένων: 1 byte, δεδομένα 0 ~ 127 σημαίνει περπάτημα προς τα πίσω, 128 ~ 255 σημαίνει περπάτημα προς τα εμπρός. Στην πραγματικότητα, για να αποφευχθεί η εσφαλμένη λειτουργία, η τιμή δεδομένων του περπατήματος προς τα πίσω είναι 0 ~ 100 και η τιμή δεδομένων του περπατήματος προς τα εμπρός είναι 150 ~ 250. Το άκρο ανάλυσης μπορεί να κρίνει τα δεδομένα προς τα εμπρός ή προς τα πίσω. Η τιμή μπορεί να ρυθμιστεί ως τιμή ταχύτητας (100 επίπεδα). Εάν είναι σχεδιασμένο να περπατά με ομοιόμορφη ταχύτητα, μπορεί να προσδιοριστεί μόνο η κατεύθυνση.

■Drive 2 δεδομένων: 1 byte. Τα δεδομένα από το 0 έως το 127 υποδεικνύουν το περπάτημα προς τα αριστερά και το 128 έως το 250 δείχνουν το περπάτημα προς τα δεξιά. Στην πραγματικότητα, για να αποφευχθεί η εσφαλμένη λειτουργία, η τιμή δεδομένων του περπατήματος προς τα αριστερά είναι 0 ~ 100 και η τιμή δεδομένων του περπατήματος δεξιά είναι 150 ~ 250. Το άκρο ανάλυσης μπορεί να κρίνει τα δεδομένα προς τα αριστερά ή προς τα δεξιά. Το μέγεθος της τιμής μπορεί να ρυθμιστεί ως τιμή ταχύτητας (100 επίπεδα). Εάν είναι σχεδιασμένο να περπατά με ομοιόμορφη ταχύτητα, μπορεί να προσδιοριστεί μόνο η κατεύθυνση.

■Δεδομένα ελέγχου PTZ: 1 byte.

Bit0: Μιτ διακόπτη ελέγχου PTZ. Όταν είναι 1, το PTZ ελέγχεται. Όταν είναι 0, είναι άκυρο και σταματά.

Bit1: Όταν είναι 1, το αντίζυμο περιστρέφεται προς τα αριστερά. όταν είναι 0, είναι άκυρο και σταματά.

Bit2: Όταν είναι 1, το αντίζυμο περιστρέφεται προς τα δεξιά. όταν είναι 0, είναι άκυρο και σταματά.

Bit3: Όταν είναι 1, το αντίζυγο περιστρέφεται προς τα πάνω. όταν είναι 0, είναι άκυρο και σταματά.

Bit4: Όταν είναι 1, το αντίζυγο περιστρέφεται προς τα κάτω. όταν είναι 0, είναι άκυρο και σταματά.

Bit5: Το PTZ αυξάνεται όταν είναι 1. είναι άκυρο όταν είναι 0, σταματά.

Bit6: Το gimbal κατεβαίνει όταν είναι 1. δεν είναι έγκυρο όταν είναι 0 και σταματά.

Bit7: bit επαναφοράς PTZ. Όταν είναι 1, το PTZ επαναφέρεται στην προετοιμασία.

■Δεδομένα ελέγχου κανονιού νερού: 1 byte.

Bit0: Μπιτ εκκίνησης κανονιού νερού. Το κανόνι νερού ξεκινά όταν είναι 1? δεν είναι έγκυρο όταν είναι 0.

Bit1: Όταν είναι 1, το κανόνι νερού στρέφεται προς τα αριστερά. όταν είναι 0, είναι άκυρο και σταματά.

Bit2: Όταν είναι 1, το κανόνι νερού περιστρέφεται προς τα δεξιά. όταν είναι 0, είναι άκυρο και σταματά.

Bit3: Το κανόνι νερού περιστρέφεται προς τα πάνω όταν είναι 1. δεν είναι έγκυρο όταν είναι 0 και σταματά.

Bit4: Το κανόνι νερού περιστρέφεται προς τα κάτω όταν είναι 1. δεν είναι έγκυρο όταν είναι 0, σταματά.

Bit5: Το κανόνι νερού είναι ενεργοποιημένο όταν είναι 1 και σβήνει όταν είναι 0.

Bit6: Το κανόνι νερού σηκώνεται όταν είναι 1. δεν είναι έγκυρο όταν είναι 0, σταματά

Bit7: Το κανόνι νερού κατεβαίνει όταν είναι 1. δεν είναι έγκυρο όταν είναι 0 και σταματά

■Reserve 1 and Reserve 2: Αυτές είναι δεσμευμένες τιμές και μπορούν να οριστούν σε 0.

■Έλεγχος: Το αποτέλεσμα αποκλειστικής OR όλων των byte δεδομένων πριν από το byte ελέγχου.

■Τέλος καρέ: 2 byte, 0x0d και 0x0a αντίστοιχα.

Σημείωση: Μεταξύ των δεδομένων που αποστέλλονται από την πλακέτα ελέγχου από την πλευρά του αυτοκινήτου στην πλακέτα μετάδοσης κίνησης στην πλευρά του αυτοκινήτου, τα δεδομένα που δεν χρειάζονται η πλακέτα κίνησης επιστρέφονται στην πλακέτα ελέγχου στην πλευρά του αυτοκινήτου ως έχουν.

Πρωτόκολλο επικοινωνίας του συμβουλίου ελέγχου UGV

■Ρυθμός Baud: 19200

■Διαμόρφωση: 1 bit stop, 8 bit δεδομένων, χωρίς ισοτιμία

■Κύκλος αποστολής: 100ms, αποστολή δεδομένων τακτικά

Σημείωση: Τα δεδομένα αποστέλλονται από την πλακέτα οδηγού UGV.

Η μορφή έχει ως εξής:

Αναλυτική περιγραφή:

■Κεφαλίδα πλαισίου: 1 byte, σταθερό σε 0x7e.

■Διεύθυνση πηγής: 1 byte, σταθερό σε 0x03.

■Διεύθυνση προορισμού: 1 byte, σταθερό σε 0x02.

■Χτύπος καρδιάς: 1 byte. Η τιμή του καρδιακού παλμού αυξάνεται κατά 1 πριν από την αποστολή δεδομένων, η οποία χρησιμοποιείται ως η κρίση των νέων δεδομένων. Εάν ο καρδιακός παλμός του άκρου λήψης δεν αλλάξει, τα δεδομένα δεν ενημερώνονται. Η μέγιστη τιμή είναι 249 και μηδενίζεται αφού επιτευχθεί η μέγιστη τιμή.

■CMD1:

Bit0: Μύτη διακόπτη ελέγχου διαδρομής οχήματος. Όταν η τιμή είναι 1, το χειριστήριο διαδρομής του οχήματος είναι ενεργοποιημένο. όταν είναι 0, το χειριστήριο οδήγησης του οχήματος είναι απενεργοποιημένο.

Bit1: bit έναρξης PTZ. Όταν η τιμή είναι 1, σημαίνει ότι το PTZ ξεκινά, όταν είναι 0, σημαίνει ότι σταματά.

Bit2: Μπιτ εκκίνησης κανονιού νερού. Όταν η τιμή είναι 1, το κανόνι νερού ξεκινά και όταν είναι 0, το κανόνι νερού σταματά.

Bit3: Bit υψηλής και χαμηλής ταχύτητας, υψηλή ταχύτητα όταν 1 και χαμηλή ταχύτητα όταν 0.

Bit4: bit λειτουργίας αυτόματης εκκρεμούς. Όταν είναι 1, σημαίνει ότι η λειτουργία αυτόματου εκκρεμούς είναι ενεργοποιημένη και όταν είναι 0, σημαίνει ότι είναι απενεργοποιημένη.

Bit5: Μιτ λειτουργίας ψεκασμού. Όταν είναι 1, σημαίνει ότι η λειτουργία ψεκασμού είναι ενεργοποιημένη και όταν είναι 0, σημαίνει ότι είναι απενεργοποιημένη.

Bit6: Αυτόματη θέση ανίχνευσης πυρκαγιάς. Όταν είναι 1, σημαίνει ότι η λειτουργία αυτόματης ανίχνευσης πυρκαγιάς είναι ενεργοποιημένη και όταν είναι 0, σημαίνει ότι η λειτουργία αυτόματης ανίχνευσης πυρκαγιάς είναι απενεργοποιημένη.

Bit7: Αυτό το bit είναι 0.

■CMD2:

Bit0: Σήμα διακόπτη προβολέων. Όταν η τιμή είναι 1, οι προβολείς είναι αναμμένοι. Όταν η τιμή είναι 0, οι προβολείς είναι σβηστά.

Bit1: Μιτ διακόπτη σήματος συναγερμού. Όταν η τιμή είναι 1, σημαίνει ότι ο συναγερμός έχει ενεργοποιηθεί. Όταν είναι 0, σημαίνει ότι ο συναγερμός είναι απενεργοποιημένος.

Bit2 ~ Bit7: Δεσμευμένο, είναι 0.

■Ποσοστό μπαταρίας: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 100. Μονάδα:%, που υποδεικνύει το ποσοστό της μπαταρίας.

■Θερμοκρασία μπαταρίας: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 100, μονάδα: ° C, που αντιπροσωπεύει την τιμή θερμοκρασίας της μπαταρίας.

■Θερμοκρασία περιβάλλοντος: 2 byte, ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 100, μονάδα: ° C, που αντιπροσωπεύει την τιμή της θερμοκρασίας περιβάλλοντος.

■Ρεύμα μπαταρίας: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 100, μονάδα: A, η οποία αντιπροσωπεύει την τιμή ρεύματος της μπαταρίας.

■Ταχύτητα οχήματος: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 50, μονάδα: m / s, η οποία αντιπροσωπεύει την τιμή της ταχύτητας του οχήματος. Σημειώστε ότι για να αναπαραστήσετε μια δεκαδική τιμή, αυτή η τιμή είναι η πραγματική τιμή ταχύτητας πολλαπλασιασμένη επί 10. Μετά την τιμή.

■Εύρος ραντάρ: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 500, μονάδα: m, που αντιπροσωπεύει την τιμή της απόστασης. Σημειώστε ότι για να αναπαραστήσετε δύο δεκαδικά ψηφία, αυτή η τιμή είναι η πραγματική τιμή ταχύτητας πολλαπλασιασμένη επί 100. Μετά την τιμή.

■Αριστερή και δεξιά γωνία κλίσης: 2 byte, υπογεγραμμένη ακέραια τιμή, εύρος τιμών: -1000 ~ + 1000, μονάδα °, που σημαίνει την τιμή γωνίας κλίσης αριστερά και δεξιά. Σημείωση: Για να αναπαραστήσετε μια δεκαδική τιμή, αυτή η τιμή είναι η πραγματική τιμή γωνίας. Πολλαπλασιάζεται επί 10.

■Μπροστινή και πίσω γωνία βήματος: 2 byte, υπογεγραμμένη ακέραια τιμή, εύρος τιμών: -1000 ~ + 1000, μονάδα °, που σημαίνει την τιμή της γωνίας κλίσης. Σημείωση: Για να αναπαραστήσετε μια δεκαδική τιμή, αυτή η τιμή είναι η πραγματική τιμή γωνίας. Πολλαπλασιάζεται επί 10.

■Έλεγχος: Το αποτέλεσμα αποκλειστικής OR όλων των byte δεδομένων πριν από το byte ελέγχου.

■Τέλος καρέ: 2 byte, 0x0d και 0x0a αντίστοιχα.

Πρωτόκολλο επικοινωνίας με αισθητήρα αερίου UGV

■Δεδομένα: δεδομένα 6 αισθητήρων αερίου μπορούν να συνδεθούν (μπορούν να αυξηθούν οι τύποι αερίου)

■Σχήμα και διάταξις βιβλίου:

Ρυθμός Baud: 9600.

Διαμόρφωση: 1 bit stop, 8 bit δεδομένων, χωρίς ισοτιμία.

■Κύκλος αποστολής: 100ms, αποστολή δεδομένων σε τακτική βάση.

Σημείωση: Τα δεδομένα του αισθητήρα αερίου εκδίδονται από τον πελάτη.

Η μορφή έχει ως εξής:

Ο αναλυτικός ορισμός έχει ως εξής:

■Κεφαλίδα πλαισίου: 1 byte, σταθερό σε 0x7e.

■Πηγή: 1 byte, σταθερό σε 0x05.

■Προορισμός: 1 byte, σταθερό σε 0x04.

■Χτύπος καρδιάς: 1 byte. Η τιμή του καρδιακού παλμού αυξάνεται κατά 1 πριν από την αποστολή δεδομένων, η οποία χρησιμοποιείται ως η κρίση των νέων δεδομένων. Εάν ο καρδιακός παλμός του άκρου λήψης δεν αλλάξει, τα δεδομένα δεν ενημερώνονται. Η μέγιστη τιμή είναι 249 και μηδενίζεται αφού επιτευχθεί η μέγιστη τιμή.

■Οξυγόνο: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 1000. Η προεπιλεγμένη τιμή είναι 0, που σημαίνει ότι η ποσοστιαία τιμή της συγκέντρωσης οξυγόνου, η μονάδα είναι%. Σημείωση: Για να εκφραστεί η ακρίβεια ενός δεκαδικού ψηφίου, αυτή η τιμή πολλαπλασιάζεται επί 10 και μετά μεταδίδεται.

Μονοξείδιο του άνθρακα: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 1000. Η προεπιλεγμένη τιμή είναι 0, που σημαίνει τη συγκέντρωση μονοξειδίου του άνθρακα. Η μονάδα είναι ppm.

■Αέριο αμμωνία: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 100. Η προεπιλεγμένη τιμή είναι 0, η οποία υποδεικνύει τη συγκέντρωση αερίου αμμωνίας. Η μονάδα είναι ppm.

■Υδρόθειο: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 100. Η προεπιλεγμένη τιμή είναι 0, η οποία υποδεικνύει τη συγκέντρωση του υδρόθειου. Η μονάδα είναι ppm.

■Διοξείδιο του θείου: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 200. Η προεπιλεγμένη τιμή είναι 0, που δείχνει τη συγκέντρωση διοξειδίου του θείου, η μονάδα είναι ppm. Σημείωση: Για να εκφραστεί η ακρίβεια ενός δεκαδικού ψηφίου, αυτή η τιμή πολλαπλασιάζεται επί 10 και μετά μεταδίδεται.

■Χλώριο: 2 byte, μια ανυπόγραφη ακέραια τιμή, που κυμαίνεται από 0 έως 100. Η προεπιλεγμένη τιμή είναι 0, η οποία υποδεικνύει τη συγκέντρωση αερίου χλωρίου σε ppm. Σημείωση: Για να εκφραστεί η ακρίβεια ενός δεκαδικού ψηφίου, αυτή η τιμή πολλαπλασιάζεται επί 10 και μετά μεταδίδεται.

■Έλεγχος: 1 byte, το οποίο είναι το αποτέλεσμα αποκλειστικού Ή όλων των δεδομένων μπροστά από το byte ελέγχου.

Τέλος καρέ: 2 byte, 0x0d και 0x0a αντίστοιχα.

Περιεχόμενο πακέτου

Πλεονεκτήματα του COFDM
Η διαμόρφωση COFDM έχει πολύ ισχυρή αντίσταση εξασθένησης, η διαμόρφωση COFDM επιτρέπει τη μετάδοση από τον τελικό χρήστη σε μια πλειάδα υποφερόντων και το σήμα μπορεί να διατηρηθεί πολύ περισσότερο από το σήμα που διατηρείται σε ένα σύστημα ενός φορέα αντίστοιχα, επομένως το COFDM έχει ισχυρότερη αντίσταση για παλμικό θόρυβο και γρήγορη αντίσταση εξασθένησης καναλιού. Το COFDM έχει υψηλότερη χρήση συχνότητας και επιτρέπει την επικάλυψη ορθογώνιων κυμάτων υποφορέων ως υποκαναλιών, αντί της παραδοσιακής χρήσης ζωνών προστασίας που χωρίζουν τα υποκανάλια, επομένως βελτιώνει την απόδοση συχνότητας και μεγιστοποιεί τη χρήση των πόρων του φάσματος.

Όσον αφορά τη μετάδοση δεδομένων υψηλής ταχύτητας, το COFDM έχει τον αυτοπροσαρμοζόμενο μηχανισμό διαμόρφωσης που επιτρέπει στους υποφορείς να επιλέγουν διαφορετικές μεθόδους διαμόρφωσης όπως QPSK, QAM, 16QAM ή 64QAM σύμφωνα με διαφορετικές συνθήκες καναλιών και θορύβους περιβάλλοντος. Εάν οι συνθήκες είναι καλές, τότε προσαρμόζεται στη διαμόρφωση υψηλής απόδοσης, εάν οι συνθήκες είναι κακές, τότε προσαρμόζεται στη διαμόρφωση κατά των παρεμβολών. Έτσι μπορεί να προσαρμοστεί αξιόπιστα σε μετάδοση δεδομένων υψηλής ταχύτητας.

Έχει ισχυρή ικανότητα παρεμβολής μεταξύ συμβόλων (ISI), το ISI είναι η κύρια παρεμβολή εκτός από το θόρυβο στις ψηφιακές επικοινωνίες. Το COFDM χρησιμοποιώντας το κυκλικό πρόθεμα έχει την ισχυρή ικανότητα του ISI.

Ευκολία χρήσης σε συνδυασμό με μια ποικιλία άλλων μεθόδων, το COFDM μπορεί να χρησιμοποιηθεί ως μέθοδος διαμόρφωσης, επιπλέον, μπορεί εύκολα να συνδυαστεί με πολλά είδη τεχνολογίας πολλαπλής πρόσβασης, παρέχοντας πρόσβαση σε πολλούς χρήστες ταυτόχρονα. Μπορείτε να επιτρέψετε σε πολλούς χρήστες να χρησιμοποιούν ταυτόχρονα την τεχνολογία πληροφοριών COFDM για μετάδοση.

Εφαρμογές της συσκευής COFDM
Η διαμόρφωση COFDM έλυσε τα δύσκολα προβλήματα της ασύρματης ευρυζωνικής μετάδοσης "Μη ευρυζωνικής μετάδοσης" και "κινητής τηλεφωνίας" όταν ο ρυθμός υπερβαίνει τα 2 Mbps, επομένως έχει εφαρμοστεί ευρέως σε κινητές επικοινωνίες, μετάδοση βίντεο και συστήματα παρακολούθησης, όπως το έργο εκπομπής ψηφιακού ήχου (DAB), μετάδοση τηλεόρασης υψηλής ευκρίνειας (HDTV), υγειονομική περίθαλψη, κινητή επικοινωνία (CDMA + OFDM), ασύρματο LAN (IEEE 802.1la), ασύρματη ευρυζωνική πρόσβαση (BWA), βίντεο υψηλής ποιότητας σε παρακολούθηση σε πραγματικό χρόνο (στρατιωτική ραδιοτηλεοπτικών εκπομπών, ασφάλειας, θαλάσσιας άμυνας και άλλες βιομηχανίες).

Ασύρματη μετάδοση κινητής τηλεφωνίας υψηλής ταχύτητας σε πραγματικό χρόνο
Το σύστημα μπορεί να συλλέγει βίντεο σκηνής έκτακτης ανάγκης σε πραγματικό χρόνο, φωνή, δεδομένα κ.λπ. μέσω ενός δημόσιου δικτύου επικοινωνίας ή ενός συστήματος ιδιωτικού δικτύου επικοινωνίας που παραδίδεται σε κάθε κέντρο επαίνων. Οι αξιωματικοί σε όλα τα επίπεδα διοίκησης μπορούν να κατανοήσουν την κατάσταση απευθείας από τον υπολογιστή για να λάβουν αποτελεσματικά μέτρα σε πραγματικό χρόνο διοίκησης. Έτσι εφαρμόζεται ευρέως σε υπηρεσίες έκτακτης ανάγκης φυσικών καταστροφών. Το σύστημα μπορεί να βοηθήσει στην εξοικονόμηση πολύ χρόνου επεξεργασίας και στη μείωση των απωλειών που προκαλούνται από καταστροφές

Ναυτική ασύρματη μετάδοση σε πραγματικό χρόνο
Η παρακολούθηση σε πραγματικό χρόνο της θαλάσσιας ασύρματης μετάδοσης είναι καλή για την παράκτια άμυνα, τη ναυτιλία, την επιθεώρηση λιμένων και άλλες βιομηχανίες. Η παρακολούθηση της ζώνης θαλάσσιας επιτήρησης σε πραγματικό χρόνο μπορεί να χειριστεί σε όλη τη διαδικασία με ζωντανό βίντεο, φωνή, δεδομένα και έλεγχο. Αυτό το σύστημα μπορεί να βοηθήσει στη θαλάσσια διοίκηση, παρακολούθηση με καλύτερη αποτελεσματικότητα.

Μετάδοση βίντεο ζωντανής μετάδοσης
Όταν μεταδίδονται ζωντανά τα αθλητικά παιχνίδια, η ευκρίνεια του βίντεο μπορεί να βελτιωθεί σημαντικά με τη μετάδοση COFDM.

Δημόσιο σύστημα κινητής επικοινωνίας
Το IEEE 802.1la έχει ήδη προσέξει τη ζώνη των 5 GHz και παρέχει μετάδοση δεδομένων υψηλής ταχύτητας μέσω OFDM.

Συμπερασματικά, η διαμόρφωση COFDM έλυσε τα δύσκολα προβλήματα της ασύρματης ευρυζωνικής μετάδοσης "Μη γραμμή όρασης" και "κινητής τηλεφωνίας" όταν η ταχύτητα είναι πάνω από 2 Mbps, το COFDM μπορεί να τραβήξει βίντεο σε υψηλή ταχύτητα και να μεταδώσει βίντεο υψηλής ποιότητας σε πραγματικό χρόνο, κάνοντας τους χρήστες να κερδίσουν εξαιρετικά ελευθερία στη συλλογή ειδήσεων, ζωντανή μετάδοση, εφαρμογές παρακολούθησης σε πραγματικό χρόνο.
