LKAV1615 2km UGV EOD FHD COFDM AES256 κρυπτογραφημένος πομπός βίντεο

1
MOQ
USD, RMB
τιμή
LKAV1615 2km UGV EOD FHD COFDM AES256 κρυπτογραφημένος πομπός βίντεο
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Μοντάρωση: COFDM - QPSK(4QAM), 16QAM, 64QAM
Συχνότητα: 200-2700MHz εξατομικεύσιμος
Εξόρυξη ισχύος: 33dBm (2W)
Εύρος ζώνης RF: 2/4/6/8 MHz (ρυθμιζόμενο)
στοιχεία: RS485
Κρυπτογράφηση: AES256
Εφαρμογή: Μεταδότης βίντεο UGV EOD RAV
Επισημαίνω:

Φορητός ασύρματος δέκτης

,

ασύρματη τηλεοπτική συσκευή αποστολής σημάτων hdmi

Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen Κίνα
Μάρκα: OEM / LinkAV
Πιστοποίηση: CE
Αριθμό μοντέλου: Lkav-1615
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Καφετί χαρτοκιβώτιο
Χρόνος παράδοσης: διαπραγματεύσιμος
Όροι πληρωμής: T/T, Paypal, L/C, D/A, D/P, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1000pcs/month
Περιγραφή προϊόντων

2χλμ. UGV Video Transmitter FHD Βίντεο και δεδομένα COFDM H.264 AES256 κρυπτογράφηση

Εισαγωγή

Ο LKAV-1615 είναι ένας ισχυρός ασύρματος πομπός COFDM που έχει σχεδιαστεί ειδικά για εφαρμογές UGV / Robots.Υποστηρίζει ποικίλες λειτουργίες βίντεοΗ ενσωματωμένη μονάδα δεδομένων μπορεί να λαμβάνει δεδομένα που αποστέλλονται από τον σταθμό ελέγχου,Επεξεργασία και εκτέλεσηΥποστηρίζει επίσης ορισμένες περιφερειακές συσκευές ανίχνευσης, όπως αισθητήρες αερίων, ανιχνευτές κλπ. Τα ανιχνευμένα δεδομένα μεταδίδονται πίσω στον σταθμό ελέγχου και εμφανίζονται σε πραγματικό χρόνο.που είναι βολικό για τους διοικητές να κάνουν έγκαιρες κρίσεις.

Χαρακτηριστικά

■ ΕπικοινωνίαΣυχνότητα ροής βίντεο 200-800MHz

■ ΕπικοινωνίαΣυχνότητα ροής δεδομένων 410-500MHz

■ ΕπικοινωνίαΔύναμη εξόδου 2W (Βίντεο)

■ ΕπικοινωνίαΠεδίο εμβέλειας 1-3 χλμ.

■ ΕπικοινωνίαΔιάταξη εύρους ζώνης 2-8MHz

■ ΕπικοινωνίαΠροηγμένες τεχνολογίες συμπίεσης βίντεο COFDM και H.264

■ ΕπικοινωνίαRS232/485/TTL για επιλογή

■ ΕπικοινωνίαΥψηλή ποιότητα βίντεο και υποστηρίζει πολλές μορφές βίντεο

■ ΕπικοινωνίαΤεχνητό περίβλημα από κράμα αργιλίου

Προδιαγραφές

Συχνότητα βίντεο 200-800MHz προσαρμόσιμα
Δύναμη εξόδου βίντεο 33 dBm
Διάταξη ζώνης Διορθώσιμος 2-8MHz
ΔΕΠ 1/2, 2/3, 3/4, 5/6, 7/8
Διαστήματα παρακολούθησης Ασφάλεια, 1/4, 1/8, 1/16, 1/12
Πεδίο κάλυψης 1-3 χλμ. LOS (εδάφιο-εδάφιο)
Συχνότητα δεδομένων 410-500MHz προσαρμόσιμα
Διάταξη ζώνης δεδομένων 9600bps
Εισαγωγή βίντεο BNC: 3x1080p, 3x720p, 3x960H
Συμπίεση βίντεο Χ.264
Συνδετήρας ραδιοσυχνοτήτων N Γυναίκα
Μέθοδος ελέγχου Ψηφιακό πίνακα ελέγχου LED
Πύλη δεδομένων RS232
Κρυπτογράφηση AES256
Εισφορά ισχύος Εξωτερική παροχή ενέργειας 12V συνεχούς ρεύματος
Εργασιακή τάση Συνεχή 12V
ρεύμα λειτουργίας ≤2,5 ((@12V)
Κατανάλωση ενέργειας ≤ High Power
Μέγεθος 56*250*180mm (με/με κεραία)
Εργαζόμενος προσωρινός. -20°C~+60°C
Βάρος 2.1kg (χωρίς κεραία)

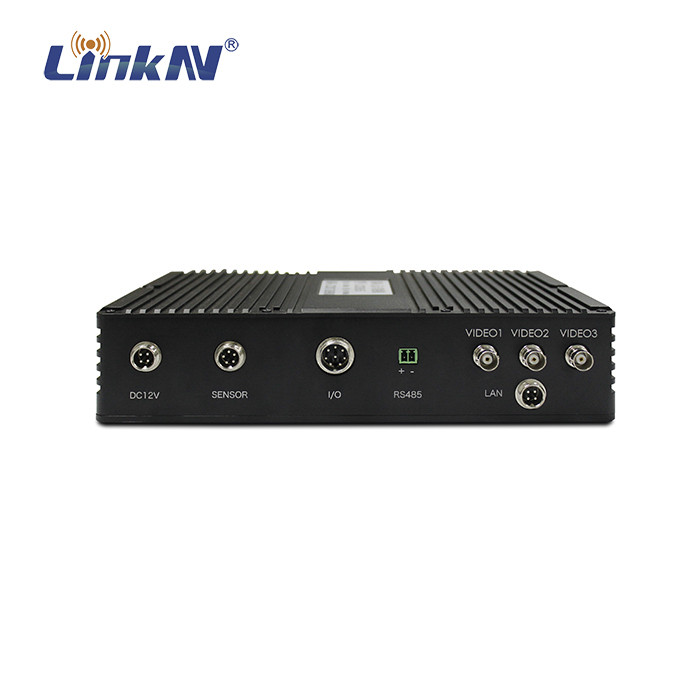

Περιγραφή πίνακα

LKAV1615 2km UGV EOD FHD COFDM AES256 κρυπτογραφημένος πομπός βίντεο 0

1. Πύλη εισόδου ενέργειας και δεδομένων - DC 12V/5A, RS232

2Διασύνδεση δεδομένων αισθητήρα θύρας - αισθητήρα αερίου (RS232)

3. Λιμάνι MIC √ Εισαγωγή ήχου

4. VIDEO1 Πύλη BNC διεπαφή, είσοδος βίντεο 1 (όρατο φως)

5. VIDEO2 Πύλη BNC διεπαφή, Εισαγωγή βίντεο 2 (υπερύθμιση)

6. VIDEO3 Πύλη BNC, είσοδος βίντεο 3 (Fisheye)

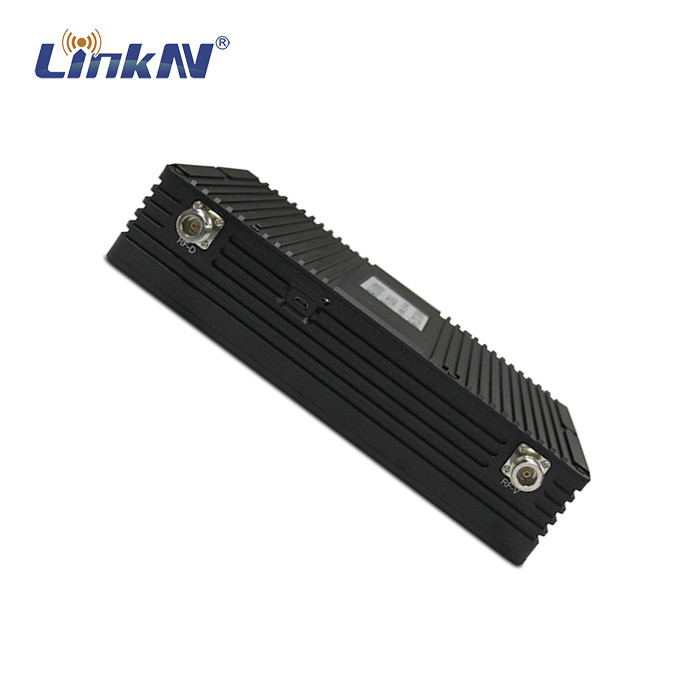

7. RF-D Αντένα Διασύνδεσης N θηλυκό, αποστολή/αποδέσμευση δεδομένων

8. Διασύνδεση USB συνδεθείτε με το κουτί ελέγχου για να ρυθμίσετε τις παραμέτρους

9. Δείκτης ροής βίντεο ̇ φώτα κόκκινο όταν ενεργοποιείται, και αναβοσβήνει πράσινο φως κατά τη διάρκεια της κανονικής εργασίας, όσο ισχυρότερο το σήμα, τόσο ταχύτερο το φλας.

10. RF-V Αντένα Διασύνδεσης N θηλυκό, αποστολή βίντεο

Πρωτόκολλο επικοινωνίας

Πρωτόκολλο επικοινωνίας με το διοικητικό συμβούλιο οδηγού οχήματος UGV

Όταν χρησιμοποιείται η λεωφορεία RS232 για τη σύνδεση με τη συσκευή, ακολουθείται η ακόλουθη μορφή πρωτοκόλλου:

Ποσοστό Baud: 19200.

Διαμόρφωση: 1 bit στάσης, 8 bits δεδομένων, χωρίς έλεγχο ισοτιμίας.

κύκλος αποστολής: 100 ms, αποστολή δεδομένων τακτικά·

Σημείωση: Τα δεδομένα αποστέλλονται από το πίνακα ελέγχου του UGV.

Η μορφή είναι η ακόλουθη:

0 1 2 3 4 5 6 7 8 9
Κεφαλίδα πλαισίου Πηγή Προορισμός Χτύπος της καρδιάς CMD1 CMD2 CMD3 Οδηγός 1 Δρόμος 2 PTZ
0x7E 0x02 0x03

10 11 12 13 14-15
Πυροβόλο Κρατημένο 1 Κρατημένο 2 Έλεγχος Τέλος πλαισίου
0D 0A

Ο λεπτομερέστερος ορισμός είναι ο ακόλουθος:

■ ΕπικοινωνίαΚεφαλίδα καρέ: 1 byte, σταθερή σε 0x7e.

■ ΕπικοινωνίαΠηγή: 1 byte, σταθερή σε 0x02.

■ ΕπικοινωνίαΤόπος προορισμού: 1 byte, σταθεροποιημένο στο 0x03.

■ ΕπικοινωνίαΧτύπος καρδιάς: 1 byte. Η τιμή χτύπου καρδιάς αυξάνεται κατά 1 πριν από την αποστολή των δεδομένων, η οποία χρησιμοποιείται ως κρίση των νέων δεδομένων..Η μέγιστη τιμή είναι 249 και επαναφέρεται στο μηδέν μετά την επίτευξη της μέγιστης τιμής.

■ ΕπικοινωνίαΔεδομένα CMD1: 1 byte.

Bit0: Bit διακόπτη ελέγχου κίνησης του οχήματος. Όταν η τιμή είναι 1, το σύστημα ελέγχου κίνησης του οχήματος είναι ενεργοποιημένο· όταν είναι 0, το σύστημα ελέγχου κίνησης του οχήματος είναι απενεργοποιημένο.

Μπιτ1: Μπιτ διακόπτη προβολέα. Όταν είναι 1, το προβολέα είναι αναμμένο· όταν είναι 0, το προβολέα είναι απενεργοποιημένο.

Μπιτ2: Μπιτ διακόπτη έκτακτης ανάγκης. Η έκτακτη αναστολή είναι ενεργή όταν είναι 1, και λειτουργεί κανονικά όταν είναι 0.

Μικρότητα 3: Μικρότητα διακόπτη βαλβίδας εισόδου νερού, όταν είναι 1, η βαλβίδα είναι ανοιχτή, όταν είναι 0, η βαλβίδα είναι κλειστή.

Bit4: υψηλή και χαμηλή ταχύτητα bits, υψηλή ταχύτητα όταν 1 και χαμηλή ταχύτητα όταν 0

Μπιτ5: Μπιτ συναγερμού. Όταν αυτό το bit είναι 1, εκδίδεται ο συναγερμός. Όταν είναι 0, ο συναγερμός ακυρώνεται.

Μπιτ6: Αυτό το μπιτ είναι 0.

Μπιτ7: Αυτό το μπιτ είναι 0.

■ ΕπικοινωνίαΔεδομένα CMD2: 1 byte.

Bit0: η λειτουργία εικόνας, η τετρα-σε-μία εικόνα και η ενιαία εικόνα αλλάζουν μεταξύ τους. Όταν αυτό το bit είναι 1, σημαίνει ότι η λειτουργία βίντεο πρέπει να αλλάξει, και όταν είναι 0, σημαίνει ότι δεν ισχύει.

Bit1: Σημαίνει να αλλάξετε την οθόνη. Όταν αυτό το bit είναι 1, σημαίνει να αλλάξετε την επόμενη οθόνη βίντεο. Όταν είναι 0, σημαίνει ότι είναι άκυρη.

Μπιτ 2: Μπιτ ελέγχου OSD. Όταν αυτό το bit είναι 1, το OSD είναι ενεργοποιημένο, και όταν είναι 0, το OSD είναι απενεργοποιημένο.

Μπιτ3: Ξεκινήστε την εγγραφή βίντεο. Όταν αυτό το bit είναι 1, σημαίνει να ξεκινήσετε την εγγραφή βίντεο, όταν είναι 0, σημαίνει να σταματήσετε την εγγραφή.

Bit4: Τρόπος ψεκασμού. Όταν αυτό το bit είναι 1, η κατάσταση ψεκασμού ενεργοποιείται και όταν είναι 0, η κατάσταση ψεκασμού απενεργοποιείται.

Μπιτ5: Αυτόματη λειτουργία ανίχνευσης πυρκαγιάς. Όταν αυτό το μπιτ είναι 1, σημαίνει ότι η αυτόματη λειτουργία ανίχνευσης πυρκαγιάς είναι ενεργή, και όταν είναι 0, σημαίνει ότι είναι απενεργοποιημένη.

Μπιτ6: Αυτό το μπιτ είναι 0.

Μπιτ7: Αυτό το μπιτ είναι 0.

■ ΕπικοινωνίαΔεδομένα CMD3: 1 byte.

Μπιτ0-Μπιτ7:0.

■ ΕπικοινωνίαΔίσκος 1 δεδομένα: 1 byte, δεδομένα 0 ~ 127 σημαίνει να περπατήσει προς τα πίσω, 128 ~ 255 σημαίνει να περπατήσει προς τα εμπρός.Η τιμή δεδομένων για το περπάτημα προς τα πίσω είναι 0 ~ 100 και η τιμή δεδομένων για το περπάτημα προς τα εμπρός είναι 150 ~ 250Το άκρο της ανάλυσης μπορεί να κρίνει τα δεδομένα προς τα εμπρός ή προς τα πίσω. Η τιμή μπορεί να ρυθμιστεί ως τιμή ταχύτητας (100 επίπεδα). Εάν είναι σχεδιασμένο να περπατά σε ομοιόμορφη ταχύτητα, μόνο η κατεύθυνση μπορεί να καθοριστεί.

■ ΕπικοινωνίαΤα δεδομένα από το 0 έως το 127 δείχνουν ότι πρέπει να πηγαίνεις αριστερά και από το 128 έως το 250 δείχνουν ότι πρέπει να πηγαίνεις δεξιά.Η τιμή δεδομένων του αριστερού είναι 0 ~ 100 και η τιμή δεδομένων του δεξιού είναι 150 ~ 250. Το άκρο ανάλυσης μπορεί να κρίνει τα δεδομένα προς τα αριστερά ή δεξιά. Το μέγεθος της αξίας μπορεί να ρυθμιστεί ως τιμή ταχύτητας (100 επίπεδα). Εάν είναι σχεδιασμένο να περπατά σε ομοιόμορφη ταχύτητα, το μέγεθος της αξίας μπορεί να ρυθμιστεί ως τιμή ταχύτητας (100 επίπεδα).Μόνο η κατεύθυνση μπορεί να καθοριστεί..

■ ΕπικοινωνίαΔεδομένα ελέγχου PTZ: 1 byte.

Μπιτ0: Μπιτ διακόπτη ελέγχου PTZ. Όταν είναι 1, το PTZ ελέγχεται. Όταν είναι 0, είναι άκυρο και σταματά.

Μπιτ1: Όταν είναι 1, το τσιμπάνι περιστρέφεται αριστερά. Όταν είναι 0, είναι άκυρο και σταματά.

Μπιτ2: Όταν είναι 1, το τσιμπάνι περιστρέφεται προς τα δεξιά, όταν είναι 0, είναι άκυρο και σταματά.

Μπιτ3: Όταν είναι 1, το τσιμπάνι περιστρέφεται προς τα πάνω, όταν είναι 0, είναι άκυρο και σταματά.

Μπιτ4: Όταν είναι 1, το τσιμπάνι περιστρέφεται προς τα κάτω, όταν είναι 0, είναι άκυρο και σταματά.

Bit5: PTZ αυξάνεται όταν είναι 1; είναι άκυρο όταν είναι 0, σταματά.

Μπιτ6: Το gimbal κατεβαίνει όταν είναι 1; είναι άκυρο όταν είναι 0 και σταματά.

Μπιτ7: Μπιτ επαναφοράς PTZ. Όταν είναι 1, το PTZ αποκαθίσταται στην εκκίνηση.

■ ΕπικοινωνίαΔεδομένα ελέγχου κανόνι νερού: 1 byte.

Μπιτ0: Μπιτ εκκίνησης του κανόνι νερού. Το κανόνι νερού ξεκινά όταν είναι 1; είναι άκυρο όταν είναι 0.

Bit1: Όταν είναι 1, το κανόνι νερού γυρίζει αριστερά. Όταν είναι 0, είναι άκυρο και σταματά.

Μπιτ2: Όταν είναι 1, το κανόνι νερού περιστρέφεται δεξιά. Όταν είναι 0, είναι άκυρο και σταματά.

Μπιτ3: Το κανόνι νερού περιστρέφεται προς τα πάνω όταν είναι 1; είναι άκυρο όταν είναι 0, και σταματά.

Το κανόνι νερού περιστρέφεται προς τα κάτω όταν είναι 1, είναι άκυρο όταν είναι 0, σταματά.

Μπιτ5: Το κανόνι νερού ανάβει όταν είναι 1 και κλείνει όταν είναι 0.

Bit6: Το κανόνι νερού ανεβαίνει όταν είναι 1; είναι άκυρο όταν είναι 0, σταματά

Bit7: Το κανόνι νερού κατεβαίνει όταν είναι 1; είναι άκυρο όταν είναι 0 και σταματά

■ ΕπικοινωνίαΤα στοιχεία αυτά πρέπει να περιλαμβάνουν τις τιμές που αναφέρονται στο σημείο 1.

■ ΕπικοινωνίαCheck: Το αποτέλεσμα του αποκλειστικού OR όλων των bytes δεδομένων πριν από το byte ελέγχου.

■ ΕπικοινωνίαΤέλος καρέ: 2 bytes, 0x0d και 0x0a αντίστοιχα.

Σημείωση: Μεταξύ των δεδομένων που αποστέλλονται από την πλακέτα ελέγχου πλευρικού οχήματος στην πλακέτα κίνησης πλευρικού οχήματος, τα δεδομένα που δεν απαιτούνται από την πλακέτα κίνησης επιστρέφονται στην πλακέτα ελέγχου πλευρικού οχήματος όπως είναι.

Πρωτόκολλο επικοινωνίας του συμβουλίου ελέγχου UGV

■ ΕπικοινωνίαΠοσοστό Baud: 19200

■ ΕπικοινωνίαΔιαμόρφωση: 1 stop bit, 8 data bits, χωρίς ισοτιμία

■ ΕπικοινωνίαΚύκλος αποστολής: 100 ms, τακτική αποστολή δεδομένων

Σημείωση: Τα δεδομένα αποστέλλονται από το διοικητικό συμβούλιο οδηγών οχημάτων μηχανοκίνητης χρήσης.

Η μορφή είναι η ακόλουθη:

Κεφαλίδα πλαισίου
Προορισμός
Ποσοστό μπαταρίας Θέρμανση της μπαταρίας Θερμοκρασία περιβάλλοντος
ρεύμα μπαταρίας
Ραδιοεμβέλεια Αριστερή και δεξιά γωνία κλίσης Γωνία κλίσης εμπρός και πίσω
Τέλος πλαισίου

Λεπτομέρεια:

■ ΕπικοινωνίαΚεφαλίδα καρέ: 1 byte, σταθερή σε 0x7e.

■ ΕπικοινωνίαΗ διεύθυνση προέλευσης: 1 byte, σταθερή σε 0x03.

■ ΕπικοινωνίαΔιεύθυνση προορισμού: 1 byte, σταθερή σε 0x02.

■ ΕπικοινωνίαΧτύπος καρδιάς: 1 byte. Η τιμή χτύπου καρδιάς αυξάνεται κατά 1 πριν από την αποστολή των δεδομένων, η οποία χρησιμοποιείται ως κρίση των νέων δεδομένων..Η μέγιστη τιμή είναι 249 και επαναφέρεται στο μηδέν μετά την επίτευξη της μέγιστης τιμής.

■ ΕπικοινωνίαCMD1:

Bit0: Bit διακόπτη ελέγχου κίνησης του οχήματος. Όταν η τιμή είναι 1, το σύστημα ελέγχου κίνησης του οχήματος είναι ενεργοποιημένο· όταν είναι 0, το σύστημα ελέγχου κίνησης του οχήματος είναι απενεργοποιημένο.

Bit1: PTZ start bit. Όταν η τιμή είναι 1, σημαίνει ότι η PTZ ξεκινά, όταν είναι 0, σημαίνει ότι σταματά.

Όταν η τιμή είναι 1, το κανόνι νερού ξεκινά, και όταν είναι 0, το κανόνι νερού σταματά.

Μπιτ3: Μπιτ υψηλής και χαμηλής ταχύτητας, υψηλής ταχύτητας όταν είναι 1 και χαμηλής ταχύτητας όταν είναι 0.

Μπιτ4: Μπιτ αυτόματης ρύθμισης. Όταν είναι 1, σημαίνει ότι η λειτουργία αυτόματης ρύθμισης είναι ενεργή, και όταν είναι 0, σημαίνει ότι είναι εκτός.

Bit5: Μονάδα ψεκασμού bit. Όταν είναι 1, υποδηλώνει ότι η κατάσταση ψεκασμού είναι ενεργή, και όταν είναι 0, υποδηλώνει ότι είναι εκτός.

Bit6: Αυτόματη θέση ανίχνευσης πυρκαγιάς. Όταν είναι 1, σημαίνει ότι η αυτόματη λειτουργία ανίχνευσης πυρκαγιάς είναι ενεργή και όταν είναι 0, σημαίνει ότι η αυτόματη λειτουργία ανίχνευσης πυρκαγιάς είναι απενεργοποιημένη.

Μπιτ7: Αυτό το μπιτ είναι 0.

■ ΕπικοινωνίαCMD2:

Bit0: σήμα διακόπτη προβολέα. Όταν η τιμή είναι 1, τα προβολέα είναι ανοιχτά. Όταν η τιμή είναι 0, τα προβολέα είναι κλειστά.

Μπιτ1: Μπιτ διακόπτη σήματος συναγερμού. Όταν η τιμή είναι 1, υποδηλώνει ότι ο συναγερμός έχει ενεργοποιηθεί. Όταν είναι 0, υποδηλώνει ότι ο συναγερμός έχει απενεργοποιηθεί.

Μπιτ2 ~ Μπιτ7: Αποθηκευμένο, είναι 0.

■ ΕπικοινωνίαΠοσοστό μπαταρίας: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 100. Μονάδα:%, η οποία υποδεικνύει το ποσοστό μπαταρίας.

■ ΕπικοινωνίαΘερμοκρασία μπαταρίας: 2 bytes, μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 100, μονάδα: °C, η οποία αντιπροσωπεύει την τιμή θερμοκρασίας της μπαταρίας.

■ Επικοινωνίαθερμοκρασία περιβάλλοντος: 2 bytes, μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 100, μονάδα: °C, η οποία αντιπροσωπεύει την τιμή θερμοκρασίας περιβάλλοντος.

■ Επικοινωνίαρεύμα μπαταρίας: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 100, μονάδα: A, η οποία αντιπροσωπεύει την τιμή ρεύματος μπαταρίας.

■ ΕπικοινωνίαΤαχύτητα οχήματος: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 50, μονάδα: m / s, η οποία αντιπροσωπεύει την τιμή ταχύτητας του οχήματος.η τιμή αυτή είναι η πραγματική τιμή ταχύτητας πολλαπλασιασμένη με 10Μετά την αξία.

■ ΕπικοινωνίαΔιάστημα ραντάρ: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 500, μονάδα: m, η οποία αντιπροσωπεύει την τιμή απόστασης.η τιμή αυτή είναι η πραγματική τιμή ταχύτητας πολλαπλασιασμένη επί 100Μετά την αξία.

■ ΕπικοινωνίαΑριστερή και δεξιά γωνία κλίσης: 2 bytes, υπογεγραμμένη ακέραιη τιμή, εύρος τιμών: -1000 ~ + 1000, μονάδα °, που σημαίνει την αξία της αριστερής και δεξιάς γωνίας κλίσης.αυτή η τιμή είναι η πραγματική τιμή γωνίαςΠολλαπλασιαστεί με 10.

■ ΕπικοινωνίαΣημείωση: Για να αντιπροσωπεύσετε μια δεκαδική τιμή, χρησιμοποιείτε το ακόλουθο κείμενο:αυτή η τιμή είναι η πραγματική τιμή γωνίαςΠολλαπλασιαστεί με 10.

■ ΕπικοινωνίαCheck: Το αποτέλεσμα του αποκλειστικού OR όλων των bytes δεδομένων πριν από το byte ελέγχου.

■ ΕπικοινωνίαΤέλος καρέ: 2 bytes, 0x0d και 0x0a αντίστοιχα.

Πρωτόκολλο επικοινωνίας αισθητήρα αερίου UGV

■ ΕπικοινωνίαΔεδομένα: μπορούν να συνδεθούν δεδομένα 6 αισθητήρων αερίων (μπορούν να αυξηθούν οι τύποι αερίων)

■ ΕπικοινωνίαΦόρμα:

Μονάδα Baud: 9600.

Διαμόρφωση: 1 stop bit, 8 data bits, χωρίς ισοτιμία.

■ ΕπικοινωνίαΚύκλος αποστολής: 100 ms, τακτική αποστολή δεδομένων.

Σημείωση: Τα δεδομένα του αισθητήρα αερίου εκδίδονται από τον πελάτη.

Η μορφή είναι η ακόλουθη:

0 1 2 3 4 5 6 7 8 9 10 11
Κεφαλίδα πλαισίου Πηγή Προορισμός Χτύπος της καρδιάς Οξυγόνο Οξείδιο του άνθρακα Αμμωνία Υδρογόνο θειικό
0x7E 0x05 0x04
12 13 14 15 16 17 18
Διοξείδιο του θείου Χλωρίνη Έλεγχος Τέλος πλαισίου
0x0D 0x0A

Ο λεπτομερέστερος ορισμός είναι ο ακόλουθος:

■ ΕπικοινωνίαΚεφαλίδα καρέ: 1 byte, σταθερή σε 0x7e.

■ ΕπικοινωνίαΠηγή: 1 byte, σταθερή σε 0x05.

■ ΕπικοινωνίαΤόπος προορισμού: 1 byte, σταθερός στο 0x04.

■ ΕπικοινωνίαΧτύπος καρδιάς: 1 byte. Η τιμή χτύπου καρδιάς αυξάνεται κατά 1 πριν από την αποστολή των δεδομένων, η οποία χρησιμοποιείται ως κρίση των νέων δεδομένων..Η μέγιστη τιμή είναι 249 και επαναφέρεται στο μηδέν μετά την επίτευξη της μέγιστης τιμής.

■ ΕπικοινωνίαΟξυγόνο: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 1000. Η προεπιλεγμένη τιμή είναι 0, που σημαίνει την ποσοστιαία αξία της συγκέντρωσης οξυγόνου, η μονάδα είναι%. Σημείωση:Για να εκφραστεί η ακρίβεια ενός δεκαδικού σημείου, η τιμή αυτή πολλαπλασιάζεται με 10 και στη συνέχεια μεταδίδεται.

Το μονοξείδιο του άνθρακα: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 1000. Η προεπιλεγμένη τιμή είναι 0, που σημαίνει τη συγκέντρωση του μονοξείδου του άνθρακα.

■ ΕπικοινωνίαΑμμωνικό αέριο: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 100.

■ ΕπικοινωνίαΥδρογόνο θειικό: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 100. Η προεπιλεγμένη τιμή είναι 0, η οποία δείχνει τη συγκέντρωση του υδρογόνου θειικού.

■ ΕπικοινωνίαΔιοξείδιο του θείου: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 200. Η προεπιλεγμένη τιμή είναι 0, η οποία δείχνει τη συγκέντρωση του διοξειδίου του θείου, η μονάδα είναι ppm.Για να εκφραστεί η ακρίβεια ενός δεκαδικού σημείου, η τιμή αυτή πολλαπλασιάζεται με 10 και στη συνέχεια μεταδίδεται.

■ ΕπικοινωνίαΧλώριο: 2 bytes, μια μη υπογεγραμμένη ακέραιη τιμή, που κυμαίνεται από 0 έως 100. Η προεπιλεγμένη τιμή είναι 0, η οποία δείχνει τη συγκέντρωση αερίου χλωρίου σε ppm.Για να εκφραστεί η ακρίβεια ενός δεκαδικού σημείου, η τιμή αυτή πολλαπλασιάζεται με 10 και στη συνέχεια μεταδίδεται.

■ ΕπικοινωνίαΕλέγχος: 1 byte, που είναι το αποτέλεσμα αποκλειστικής OR όλων των δεδομένων μπροστά από το byte ελέγχου.

Τέλος καρέ: 2 bytes, 0x0d και 0x0a αντίστοιχα.

Περιεχόμενο της συσκευασίας

Άρθρο Ονομασία Περιγραφή Αριθμός
1 Μεταδότης Το LKAV-C355 1
3 Άντενα Αντεννή βίντεο 1
4 Άντενα Αντένα δεδομένων 1
5 Καλώδιο τροφοδοσίας GX12-4P αεροπορικός συνδετήρας αρσενικός 1
6 Διάταξη 3 GX12-5P αεροπορικός συνδέσμος αρσενικός 1
7 ΜΙΚ GX12-3P αεροπορικός συνδετήρας αρσενικός 1
8 Πίνακας ελέγχου LKAV-6904 1
9 Καλώδιο επέκτασης BNC 1m, από αρσενικό σε αρσενικό 3
10 Προσαρμοστής SMA θηλυκό σε M θηλυκό τετραγωνική πλάκα φλάντζης τετραπήδης (17.5x17.5), παχιά βελόνα 2
11 Προσαρμοστής Από θηλυκό σε θηλυκό 2
12 Διάταξη ραδιοσυχνοτήτων 285mm, N αρσενικό αγκώνα προς N αρσενικό ίσιο κεφάλι 2
13 Διάταξη ραδιοσυχνοτήτων 100mm, N αρσενικό αγκώνα για SMA αρσενικό ίσιο κεφάλι 2

Πλεονεκτήματα της COFDM
Η διαμόρφωση COFDM έχει πολύ ισχυρή αντίσταση εξασθένισης, η διαμόρφωση COFDM επιτρέπει τη μετάδοση από τον τελικό χρήστη σε πολλαπλούς υπομεταφορείς,και το σήμα μπορεί να διατηρηθεί πολύ περισσότερο από το σήμα που διατηρείται σε ένα σύστημα μεμονωμένου φορέα αντίστοιχα, έτσι ώστε το COFDM να έχει ισχυρότερη αντίσταση στον θόρυβο παρορμήσεων και την αντίσταση σβήνωσης του καναλιού.Το COFDM έχει υψηλότερη αξιοποίηση συχνότητας και επιτρέπει την επικάλυψη ορθογώνιων υποφορέων κυμάτων ως υποκαναλιών, αντί της παραδοσιακής χρήσης ζώνων προστασίας που διαχωρίζουν τα υποκανάλια, έτσι βελτιώνει την αποτελεσματικότητα των συχνοτήτων και μεγιστοποιεί τη χρήση των πόρων του φάσματος.

Όσον αφορά τη μεταφορά δεδομένων υψηλής ταχύτητας, το COFDM διαθέτει τον αυτοπροσαρμοστικό μηχανισμό διαμόρφωσης που επιτρέπει στους υπομεταφορείς να επιλέγουν διαφορετικές μεθόδους διαμόρφωσης όπως QPSK, QAM,16QAM ή 64QAM ανάλογα με τις διαφορετικές συνθήκες του καναλιού και τους θορύβους υποβάθρουΑν οι συνθήκες είναι καλές, τότε προσαρμόζεται στη διαμόρφωση υψηλής απόδοσης, αν οι συνθήκες είναι κακές, τότε προσαρμόζεται στη διαμόρφωση αντι-διαταραχής.Έτσι μπορεί να προσαρμοστεί αξιόπιστα σε μια υψηλής ταχύτητας μετάδοση δεδομένων.

Έχει ισχυρή ικανότητα Διασυμβολικής Διαταραχής (ISI), η ISI είναι η σημαντικότερη παρεμβολή εκτός από τον θόρυβο στις ψηφιακές επικοινωνίες.

Εύκολη χρήση σε συνδυασμό με διάφορες άλλες μεθόδους, το COFDM μπορεί να χρησιμοποιηθεί ως μέθοδος διαμόρφωσης, εκτός αυτού μπορεί εύκολα να συνδυαστεί με πολλά είδη τεχνολογίας πολλαπλής πρόσβασης,παροχή πρόσβασης για πολλούς χρήστες ταυτόχροναΜπορείτε να επιτρέψετε σε πολλούς χρήστες να χρησιμοποιούν ταυτόχρονα την τεχνολογία πληροφοριών COFDM για τη μετάδοση.

Εφαρμογές της συσκευής COFDM
Η διαμόρφωση COFDM έλυσε τα δύσκολα προβλήματα της ασύρματης ευρυζωνικής μετάδοσης "μη οπτικής γραμμής" και "κινητής" όταν ο ρυθμός είναι άνω των 2Mbps, έτσι έχει εφαρμοστεί ευρέως στις κινητές επικοινωνίες,συστήματα μετάδοσης και παρακολούθησης βίντεο, όπως έργο ψηφιακής ραδιοφωνικής μετάδοσης (DAB), τηλεόραση υψηλής ευκρίνειας (HDTV), υγειονομική περίθαλψη, κινητές επικοινωνίες (CDMA + OFDM), ασύρματα δίκτυα LAN (IEEE 802.1a), ευρυζωνική ασύρματη πρόσβαση (BWA),Υψηλής ποιότητας βίντεο σε πραγματικό χρόνο παρακολούθησης (στρατιωτική, ραδιοτηλεόρασης, ασφάλειας, θαλάσσιας άμυνας και άλλων βιομηχανιών).

Υψηλής ταχύτητας κινητή ασύρματη μετάδοση σε πραγματικό χρόνο
Το σύστημα μπορεί να συλλέγει σε πραγματικό χρόνο βίντεο, φωνή, δεδομένα, κλπ. μέσω ενός δημόσιου δικτύου επικοινωνίας ή ενός ιδιωτικού συστήματος δικτύου επικοινωνίας που παραδίδεται σε κάθε κέντρο παραίτησης.Οι αξιωματικοί σε όλα τα επίπεδα διοίκησης μπορούν να κατανοήσουν την κατάσταση από τον υπολογιστή απευθείας για να λάβουν αποτελεσματικά μέτρα σε πραγματικό χρόνο διοίκησηςΈτσι, εφαρμόζεται ευρέως στις υπηρεσίες έκτακτης ανάγκης για φυσικές καταστροφές.

Πραγματοχρόνια θαλάσσια ασύρματη μετάδοση
Η παρακολούθηση σε πραγματικό χρόνο της θαλάσσιας ασύρματης μετάδοσης είναι καλή για την παράκτια άμυνα, τη ναυτιλία, την επιθεώρηση λιμένων και άλλες βιομηχανίες.Η παρακολούθηση σε πραγματικό χρόνο της θαλάσσιας ζώνης παρακολούθησης μπορεί να χειριστείται σε όλη τη διαδικασία με ζωντανό βίντεοΤο σύστημα αυτό μπορεί να συμβάλει στη βελτίωση της αποτελεσματικότητας της θαλάσσιας διοίκησης και παρακολούθησης.

Μεταφορά βίντεο ζωντανής μετάδοσης
Όταν μεταδίδονται ζωντανά τα αθλητικά παιχνίδια, η σαφήνεια του βίντεο μπορεί να βελτιωθεί σημαντικά με τη μετάδοση COFDM.

Δημόσιο σύστημα κινητής επικοινωνίας
Το IEEE 802.1la έχει ήδη στραφεί στην ζώνη 5GHz και παρέχει μεταφορά δεδομένων υψηλής ταχύτητας μέσω OFDM.

Ως συμπέρασμα, η διαμόρφωση COFDM έλυσε τα δύσκολα προβλήματα της ασύρματης ευρυζωνικής μετάδοσης "μη οπτικής γραμμής" και "κινητής" όταν η ταχύτητα είναι άνω των 2Mbps,Το COFDM μπορεί να καταγράψει βίντεο σε υψηλή ταχύτητα και να μεταδώσει βίντεο υψηλής ποιότητας σε πραγματικό χρόνο, παρέχουν στους χρήστες εξαιρετική ελευθερία στη συλλογή ειδήσεων, την ζωντανή μετάδοση, τις εφαρμογές παρακολούθησης σε πραγματικό χρόνο.

Γενικές ερωτήσεις

Ε: Είστε κατασκευαστής ή εμπορική εταιρεία;

Είμαστε επαγγελματίας κατασκευαστής που ειδικεύεται σε ασύρματα συστήματα μετάδοσης.

Ε2: Γιατί να σας διαλέξω;

Θα έχετε ανταγωνιστική τιμή, άριστη ποιότητα, ικανοποιητική εξυπηρέτηση και μακρά εγγύηση.

Ε3: Τι είδους υπηρεσία προϊόντων μπορώ να έχω;

Υπηρεσία OEM & ODM.

Ε4: Τι είδους εγγύηση προσφέρετε;

Προσφέρουμε εγγύηση ενός έτους και δια βίου συντήρηση.

Ε5: Ποιοι είναι οι όροι πληρωμής;

Δεχόμαστε τραπεζική μεταφορά, PayPal ή μετρητά.

Ε: Συσκευασία & Μεταφορά;
Ανεξάρτητο καφέ κιβώτιο & Ναυτιλία μέσω DHL, FedEx, UPS, TNT ή αεροπορικώς / θαλάσσια.

Ε7: Πόσος χρόνος για την παράδοση;
1-3 εβδομάδες για το κανονικό μοντέλο και 3-5 εβδομάδες για το προσαρμοσμένο μοντέλο.

Ε8: Μπορώ να παραγγείλω ένα δείγμα για δοκιμή;

Ναι, καλωσορίζουμε παραγγελία δείγματος, τα μικτά δείγματα είναι αποδεκτά.

Ε9: Έχετε κάποιο όριο MOQ;

Δεν υπάρχει όριο, 1pc είναι αποδεκτό.

Ε10: Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν;

Ναι, παρακαλώ ενημερώστε μας επίσημα πριν από την παραγωγή και να επιβεβαιώσετε το σχέδιο πρώτα

Για το LinkAV
Ιδρύθηκε το 2005, η LinkAV έχει αφιερωθεί στο σχεδιασμό και την κατασκευή κινητών ασύρματων συστημάτων μετάδοσης βίντεο / δεδομένων, συμπεριλαμβανομένων των σειρών COFDM, IP MESH και 4G-LTE,με μια ομάδα επαγγελματιών μηχανικών για την παροχή εξατομικευμένων υπηρεσιών (OEM)Η LinkAV εξυπηρετεί μια ποικίλη και απαιτητική πελατειακή βάση από την αστυνομία/στρατιωτικούς έως τους απλούς πολίτες, από τα UAV έως τα UGV/Ρομπότ, από το πετρελαϊκό πεδίο μέχρι τα δάση, από το εξωτερικό μέχρι την ηπειρωτική Κίνα.

Η LinkAV είναι ένας κορυφαίος κατασκευαστής καινοτόμων ασύρματων επικοινωνιών και συστημάτων πληροφοριών στην Κίνα.Τα προηγμένα συστήματα σύνδεσης δεδομένων μας είναι ιδανικά για κρίσιμες επικοινωνίες σε τακτικά μη επανδρωμένα συστήματα όπως τα μη επανδρωμένα οχήματα εδάφους (UGV), μη επανδρωμένα αεροσκάφη (drones, UAVs) και μη επανδρωμένα οχήματα επιφανείας (USVs), και έχουν σχεδιαστεί έχοντας κατά προτεραιότητα υπόψη τη φορητότητα και την αξιοπιστία.

Τα Πλεονεκτήματά Μας

■ Πάνω από 15 χρόνια εμπειρίας σε λύσεις ασύρματης επικοινωνίας.

■ Υψηλή ποιότητα προϊόντων, ανταγωνιστική τιμή και χαμηλή MOQ

■ Εξαιρετική τεχνική ομάδα πριν από την πώληση και μετά την πώληση.

■ Γρήγορη απάντηση και ταχεία παράδοση.

■ Υποστήριξη OEM.

YouTube:Η Επιτροπή θεωρεί ότι οι εν λόγω ενισχύσεις δεν συνιστούν κρατική ενίσχυση για την εκτέλεση του στόχου αυτού.

Επίσημος ιστότοπος: http://www.LinkAVtech.com

LinkedIn: Η Επιτροπή διαπίστωσε ότι οι εν λόγω επενδύσεις δεν αποτελούν κρατική ενίσχυση.

Φέισμπουκ:Η Επιτροπή διαπίστωσε ότι οι εν λόγω εταιρείες δεν αποτελούσαν μέρος της εταιρείας.

Συνιστώμενα προϊόντα
Ελάτε σε επαφή μαζί μας
Υπεύθυνος Επικοινωνίας : Gordon Gong
Τηλ.: : 0086 15817349508
Φαξ : 86-755-83735058
Χαρακτήρες Λοιπά(20/3000)
